一、礦物J緣加熱電纜簡介

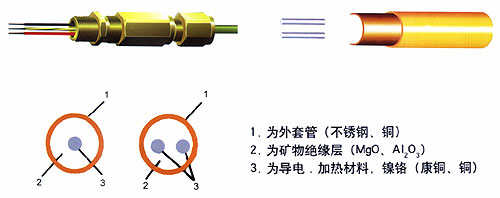

礦物J緣加熱電纜是采用 單根或多根合金電熱絲作為發熱源、高純度、高溫、電熔結晶氧化鎂作導熱J緣體，無縫連續不銹鋼或銅管作為護套，采用特殊生產工藝制造而成。有強腐蝕作用的場所可外加PE或低煙無鹵的外套。
● 不銹鋼護套礦物J緣加熱電纜
不銹鋼護套系列礦物J緣加熱電纜可以滿足高溫條件和大發熱功率（達269W/m）的需要。中日電器供的不銹鋼護套加熱電纜的高承受溫度可達600℃，導體電阻值的范圍從28000-19.2Ω/km，礦物J緣電纜具有優良的機械強度，耐腐蝕。
● 銅護套礦物J緣加熱電纜
銅護套系列礦物J緣加熱電纜可以滿足高溫條件和長輸管線伴熱的需要。中日電器供的銅護套加熱電纜的高承受溫度可達250℃，導體電阻值的范圍從480-0.5Ω/km，對要求防腐或埋地應用的場合，需加高密度聚乙烯HDPE外護套（MIHC），MIHC高承受溫度可達90℃，礦物J緣電纜具有優良的機械強度。
● 銅鎳合金護套礦物J緣加熱電纜
銅鎳合金護套礦物J緣加熱電纜可以滿足高溫條件和長輸管線伴熱的需要。中日電器供的銅鎳合金護套加熱電纜的高承受溫度可達400℃，導體電阻值范圍從28000-19.2Ω/km，礦物J緣電纜具有優良的機械強度，耐腐蝕。
四、產品標準
加熱高溫度低于250℃的加熱電纜執行IEC800（92）標準，《額定電壓300/500V生活設施加熱和防結冰用加熱電纜》，超過250℃的加熱電纜執行企業標準。
五、電氣性能
電阻值公差：±10%
介電性能——加熱電纜耐壓：1200VAC/1min
J緣電阻——成品測試：100MΩ/500VDC
護套連續性——整根加熱電纜（包括接頭）浸沒水中12小時后測試J緣電阻，其值至少須為50M/500VDC。
六、產品數據
1、銅芯銅護套MI加熱電纜
序號 | 規格 | 芯數 | 電壓等J | 標稱外徑 | 20℃時線芯阻值 | 常規制造長度 | 參考重量 | 使用溫度 |
V | mm | Ω/m | m | Kg/km | ℃ | |||
1 | 1M1.1 | 1 | 500 | 7.9 | 0.0011 | 300 | 318 | < 250 |
2 | 1M1.7 | 1 | 500 | 6.8 | 0.0017 | 350 | 224 | < 250 |
3 | 1M3 | 1 | 500 | 5.8 | 0.003 | 400 | 153 | < 250 |
4 | 1M4 | 1 | 500 | 5.2 | 0.004 | 430 | 118 | < 250 |
5 | 1M7 | 1 | 500 | 4.7 | 0.007 | 460 | 94 | < 250 |
6 | 1M11 | 1 | 500 | 4.2 | 0.011 | 500 | 72 | < 250 |
7 | 1M17 | 1 | 500 | 3.9 | 0.017 | 540 | 59 | < 250 |
8 | 1M23 | 1 | 500 | 3.7 | 0.023 | 600 | 52 | < 250 |
9 | 1M34 | 1 | 500 | 3.5 | 0.034 | 670 | 46 | < 250 |
10 | 1M57 | 1 | 500 | 3.4 | 0.057 | 700 | 44 | < 250 |
2、鎳鉻合金芯不銹鋼護套MI加熱電纜
序號 | 規格 | 芯數 | 電壓等J | 標稱外徑 | 20℃時線芯阻值 | 常規制造長度 | 參考重量 | 使用溫度 |
V | mm | Ω/m | m | Kg/km | ℃ | |||
1 | 1M190 | 1 | 500 | 5.8 | 0.190 | 220 | 140 | < 800 |
2 | 1M280 | 1 | 500 | 5.2 | 0.280 | 280 | 108 | < 800 |
3 | 1M450 | 1 | 500 | 4.7 | 0.450 | 342 | 86 | < 800 |
4 | 1M750 | 1 | 500 | 4.2 | 0.750 | 420 | 66 | < 800 |
5 | 1M1100 | 1 | 500 | 3.9 | 1.100 | 499 | 54 | < 800 |
6 | 1M1500 | 1 | 500 | 3.7 | 1.500 | 540 | 48 | < 800 |
7 | 1M2300 | 1 | 500 | 3.5 | 2.300 | 600 | 42 | < 800 |
8 | 1M4500 | 1 | 500 | 3.3 | 4.500 | 675 | 38 | < 800 |
9 | 1M7500 | 1 | 500 | 3.2 | 7.500 | 715 | 37 | < 800 |
10 | 1M11K | 1 | 500 | 3.1 | 11.000 | 760 | 34 | < 800 |
11 | 2M1100 | 2 | 500 | 6.5 | 1.100 | 180 | 146 | < 800 |
12 | 2M1500 | 2 | 500 | 6.2 | 1.500 | 195 | 133 | < 800 |
13 | 2M2300 | 2 | 500 | 5.7 | 2.300 | 234 | 108 | < 800 |
14 | 2M4500 | 2 | 500 | 5.2 | 4.500 | 280 | 90 | < 800 |
3、康銅芯銅護套MI加熱電纜
序號 | 規格 | 芯數 | 電壓等J | 標稱外徑 | 20℃時線芯阻值 | 常規制造長度 | 參考重量 | 使用溫度 |
V | mm | Ω/m | m | Kg/km | ℃ | |||
1 | 1M80 | 1 | 500 | 5.8 | 0.080 | 180 | 153 | < 250 |
2 | 1M120 | 1 | 500 | 5.2 | 0.120 | 230 | 118 | < 250 |
3 | 1M190 | 1 | 500 | 4.7 | 0.190 | 280 | 94 | < 250 |
4 | 1M320 | 1 | 500 | 4.2 | 0.320 | 360 | 72 | < 250 |
5 | 1M480 | 1 | 500 | 3.9 | 0.480 | 420 | 59 | < 250 |
6 | 1M640 | 1 | 500 | 3.7 | 0.640 | 465 | 52 | < 250 |
7 | 1M960 | 1 | 500 | 3.5 | 0.960 | 520 | 46 | < 250 |
8 | 1M1600 | 1 | 500 | 3.4 | 1.600 | 550 | 44 | < 250 |
9 | 1M1900 | 1 | 500 | 3.3 | 1.900 | 580 | 42 | < 250 |
10 | 2M80 | 2 | 500 | 10.3 | 0.080 | 60 | 438 | < 250 |
11 | 2M120 | 2 | 500 | 9.1 | 0.120 | 76 | 331 | < 250 |
12 | 2M190 | 2 | 500 | 8.0 | 0.190 | 95 | 249 | < 250 |
13 | 2M320 | 2 | 500 | 7.1 | 0.320 | 120 | 193 | < 250 |
14 | 2M480 | 2 | 500 | 6.5 | 0.480 | 146 | 157 | < 250 |
15 | 2M640 | 2 | 500 | 6.2 | 0.640 | 164 | 144 | < 250 |
16 | 2M960 | 2 | 500 | 5.7 | 0.960 | 195 | 116 | < 250 |
17 | 2M1600 | 2 | 500 | 5.3 | 1.600 | 226 | 100 | < 250 |
18 | 2M1900 | 2 | 500 | 5.2 | 1.900 | 235 | 97 | < 250 |
加熱電纜 | 大輸出功率(W/m) |
金屬檐槽和落水管防凍 | 49 |
非金屬檐槽和落水管防凍 | 16 |
容器和管道工藝溫度維持 | 100 |
金屬容器和管道防凍 | 59 |
路面融雪 | 80 |
八、產品主要用途
1、石油化工行業
容器加熱、工藝管道保溫、貯槽伴熱保溫、原油管道清臘解堵
2、采暖保溫
建筑物大面積采暖工廠、倉庫保溫農業園藝暖房供熱、恒溫控制家禽養殖采暖
3、寒冷地區露天設備設施
機械設備、飛機跑道、電視發射塔、涵洞、閥門
閘門、交通樞紐設施、學校、醫院露天臺階、間歇式液體泵
4、石油平臺和遠洋船泊
甲板防冷凝、船艙采暖、流體管道加熱保溫、機械設備保溫
5、燃燒預熱裝置
核電站反應堆預熱、燃油鍋爐預熱器、燃氣裝置預熱器
6、飛機跑道、鐵路道軌、道叉等需要加熱、保溫的場所
。
